標準孔板_蒸汽流量儀表_廠家直銷
長徑噴嘴流量計/孔板流量計/平衡流量計/文丘里流量計/楔形流量計，制造過程嚴格按照國家2018.515號文件執行！
提供國家監督檢驗證書！
產品詳情：
標準孔板是標準節流件可不需標定直接依照國家標準生產
1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>
2.國際標準ISO5167<國際標準組織規定的各種節流裝置>
3.化工部標準GJ516-87-HK06
產品特點：
1.節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
2.孔板流量計計算采用國際標準與加工。
3.應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
4.標準型節流裝置無須實流校準，即可投用。
5.一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智能型差壓變送器特點：
1.采用進口單晶硅智能差壓傳感器。
2.高精度，完善的自診斷功能。
3.智能孔板流量計其量程可自編程調整。
4.可同時顯示累計流量、瞬時流量、壓力、溫度。
5.具有在線、動態全補償功能外，還具有自診斷、自行設定量程。
6.配有多種通訊接口。
7.穩定性高。
8.量程范圍寬、大于10：1。
智能型差壓變送器技術指標：
1.高精度：±0.075%。
2.高穩定性：優于0.1%FS/年。
3.高靜壓：40MPa。
4.連續工作5年不需調校。
5.可忽略溫度、靜壓影響。
6.抗高過壓。
節流裝置適用范圍及有關技術指標：
節流件名稱 | 適用管道 （DN mm） | 適用直徑比B（d/D） | 應用特點 | 流出系數不確定度Ec% | 設計標準 | ||
角接取壓標準孔板 |
環室式 | 50－500 50－500 | 0.2－0.75 0.2－0.75 | 適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 | 0.6－0.75% | ISO5167 GB/T2624－93 | |
夾緊環式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清潔流體流量的測量 | ||||
斜鉆孔式 | 450－1000（3000） | 0.2－0.75 | |||||
法蘭取壓標準孔板 | 50－1000 | 0.2－0.75 | 易于清除污物，適用于各種介質
| 0.6－0.75% | ISO5167 GB/T2624－93 | ||
徑距取壓標準孔板 | 50－1000 | 0.2－0.75 | |||||
角接取壓標準噴嘴 （ISA1932噴嘴） | 50－500 | 0.3－0.8 | 壓損小，壽命長，尤其適用于蒸汽流量測量 | 0.8－1.2% | ISO5167 GB/T2624－93 | ||
長徑噴嘴 | 50－630 | 0.2－0.8 | 壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 | 2.0% | ISO5167 GB/T2624－93 | ||
經典文丘利管 | 機械加工式 | 100－800 | 0.2－0.8 | 壓力損失小，所需直管段小于孔板、噴嘴 | 1.0% | ISO5167 GB/T2624－93 | |
粗焊鐵板式 | 200－1200（2000） | 0.4－0.7 | 1.5% | ||||
文丘利噴嘴 | 65－500 | 0.316－0.77 | 同上 | 1.2－1.75% | ISO5167 GB/T2624－93 | ||
1/4圓孔板 | 25－150 | 0.245－0.6 | 適用于低雷諾數 | 2.0－2.5% | DIN BS | ||
錐形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.0% | BS | ||
圓缺孔板 | 50－1500 | 0.32－0.8 | 適用于贓污，有氣泡析出或含有固體微粒的流體測量。 | 1.5% | DIN | ||
偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME | |||
小孔板 | 12.5－40 | 0.2－0.75 | 適用于小管道流量測量 | 0.75% | ASME | ||
透鏡式孔板 | 12.5－150 | 0.2－0.75 | 適用于高壓常溫小管道流量測量 | 0.6－0.75% | ISO5167ASME | ||
端頭孔板 | 大于等于15 | 0.2－0.62 | 1.5－2.0% | ||||
雙重孔板 | 25－400 | 0.2－0.8 | 適用于大流量測量 | ||||
限流孔板 | |||||||
產品選型說明：
型 規 | 說 明 | ||||||||||||||||||||
取壓方式 | XMYB-KB | 法蘭取壓 | 鉆孔取壓 | 環室取壓 | 1 | ||||||||||||||||
2 | |||||||||||||||||||||
管道規格 | 0040代表DN40 | C | |||||||||||||||||||
P | 不銹鋼 | 合金鋼 | 025 | ||||||||||||||||||
06 | |||||||||||||||||||||
10 | |||||||||||||||||||||
… | |||||||||||||||||||||
160 | |||||||||||||||||||||

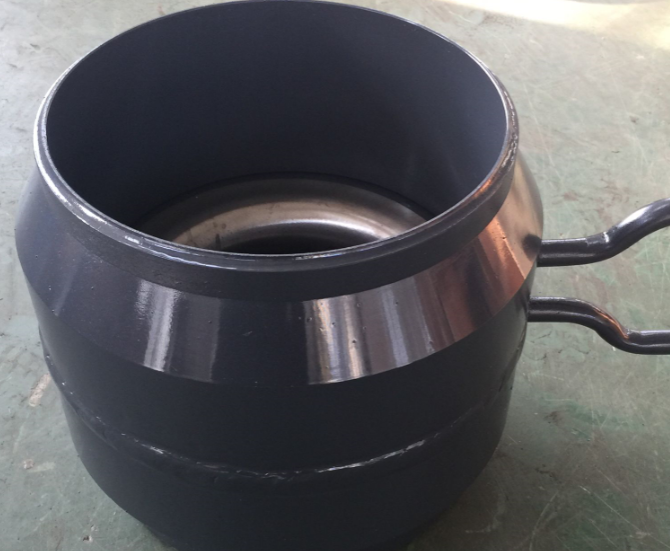

標準孔板實物圖：
