轉子流量計

一，概述

金屬管浮子（轉子）流量計的傳感器部分可采用不銹鋼（1Crl8Ni9Ti）、鉬二鈦（316、316L），以及內襯聚四氟乙烯等材料，根據用戶要求也可用特殊材料制造，以適應腐蝕性流（如氯氣、鹽水、鹽酸、硝酸和硫酸等）的流量測量。

金屬管浮子(轉子）流量計是采用可變面積式測量原理，用于連續測量封閉管道中的液體和氣體的體積流量。具有結構堅固可靠、適用溫度范圍廣、精度高、價格便宜，能適用多種場合的流量測量等特點。為現場指示型，有下進上出、左進右出和下進側出三種安裝形式。可廣泛適用于國防、化工、石油、冶金、電力、環保、醫藥和輕工業等部門的液體、氣體流量測量。

電遠傳型金屬管浮子（轉子）流量計輸出為4～20mA標準電流信號，可與電動單元組合儀表配套使用，也可直接輸出計算機系統，參與系統的監控?？筛鶕?jù)用戶需求，加裝上下限報警。

二，測量原理

金屬管浮子（轉子）流量計的浮子垂直安裝在錐形測量管內，由于流體的作用，它可以在錐形管中上下自由移動，浮子的大外緣直徑與錐形管形成的環形面積隨著浮子位置的變化而變化，當流體的流量穩定在某一數值時，浮子也在某一個位置處于一種動平衡狀態，它與錐形管之間的環形面積也保持恒定，此時，浮子受到三個力的作用：浮子向下的重量W，向上的浮力F和流體的動力P，這三個力達到平衡。根據流體動力學的柏努力方程，力平衡方程和流體的連續性定理，可以計算出流體通過環形面積的平均瞬時流量。

三，主要技術參數

1、基型金屬管浮子(轉子）流量計：

（1）測量范圍：水（20℃） 2.5～150000L/h、

空氣（20℃，0.1013MPa）0.07～4000Nm3/h；

（2）量程比：10：1；

（3）精度：1.5/2.5；

（4）工作壓力：≤6.4MPa；

（5）工作溫度：-40～350℃（氟塑料襯里-10～80℃）；

（6）環境溫度：-20～80℃；

（7）介質粘度：DN15≤5mPa.S、DN25～DN150≤250mPa.S；

（8）管體材質：1Cr18Ni9Ti,316L,內襯PTEF等；

（9）過程連接：法蘭，或按用戶提供；

（10）蒸汽夾套頭：法蘭：DN15/PN1.6，或按用戶提供。

2、帶遠傳金屬管浮子流量計：

（1）基本誤差：1.5%F.S；

（2）輸出信號：4 ～ 20mA；

（3）負載阻抗：350Ω；

（4）電源電壓：24V DC；

（5）環境溫度：-30 ～ 80℃；

（6）出線口：M20×1.5；

（7）防爆標志：ExibIICT4；

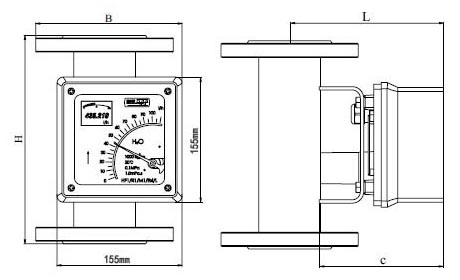

四，外形尺寸圖


下進上出	防腐型	上進下出	下進側出	夾套型	水平安裝

通徑（DN）	L （mm）	H （mm）	B （mm）
15	150	250	220
25	150	250	230
50	175	250	270
80	210	250	300
100	230	250	320
150	265	400	360
200	300	500	390

五，流量范圍表

通徑	流量范圍			壓力損失kPa
	水L/h		空氣M3/h	水	空氣
	常規型	防腐型	常規型、防腐型	水	空氣
DN15	2.5～25	---	0.07～0.7	6.5	7.1
	4.0～40	2.5～25	0.11～1.1	6.5	7.2
	6.3～63	4.0～40	0.18～1.8	6.6	7.3
	10～100	6.3～63	0.28～2.8	6.6	7.5
	16～160	10～100	0.40～4.0	6.8	8.0
	25～250	16～160	0.7～7.0	7.2	10.8
	40～400	25～250	1.0～10	8.6	10.0
	63～630	40～400	1.6～16.0	11.1	14.0
DN25	100～1000	63～630	3～30	7.0	7.7
	160～1600	100～1000	4.5～45	8.0	8.8
	250～2500	160～1600	7～70	10.8	12.0
	400～4000	250～2500	11～110	15.8	19.0
DN40	500～5000	---	12～120	10.8	9.8
DN40	600～6000	----	16～160	12.6	16.5
DN50	630～6300	400～4000	18～180	8.1	8.6
	1000～10000	630～6300	25～250	11.0	10.4
	1600～16000	1000～10000	40～400	17.0	15.5
DN80	2500～25000	1600～16000	60～600	8.1	12.9
DN80	4000～40000	2500～25000	80～800	9.5	18.5
DN100	6300～63000	4000～40000	100～1000	15.0	19.2
DN150	20000～100000	---	600～3000	19.2	20.3

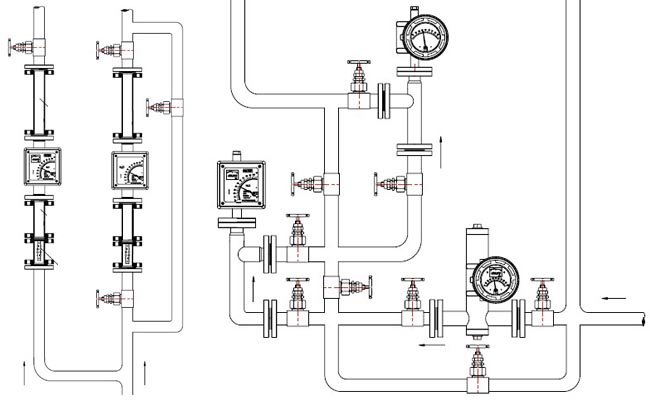

六，安裝示意圖

七，選型表

XMFZ-/XMZZ

金屬管浮子（轉子）流量計

口徑

（mm）

DN15

DN80

DN20

100

DN100

DN40

150

DN150

DN50

200

DN200

結構形式

下進上出

側進側出

左進右出

低進側出

右進左出

螺紋安裝

衛生型快裝式

本體材質

321不銹鋼

哈氏合金C

304不銹鋼

鈦

316不銹鋼

不銹鋼襯四氟

指示器類型

指針顯示瞬時流量

LCD顯示瞬時與累積

供電及輸出信號

4～20mA DC24V

4～20mA DC24V+HART協議

鋰電池供電帶液晶表頭

報警輸出

無報警輸出

帶一個報警輸出

帶兩個報警輸出

測量介質

液體

氣體

附加選項

測量管帶保溫夾套

防爆（ExII CT6）
